MDG5-32/5噸單主梁門式吊鉤起重機

1、本系列起重機有5噸、10噸、16／3．2噸、20／5噸及 32／5噸等5種標準起重量：18米、22米、26米、30米及35米等5種標準跨度。
其中，32萬噸只列出了 30米和 35米兩種跨度的有關數據。
2、本系列起重機有滑線供電和電纜供電兩種基本供電方式，圖表中的數據以滑線供電為準。
3、起重量為32／5噸時，大車運行采用臺車結構（共8個大輪），圖中未示。

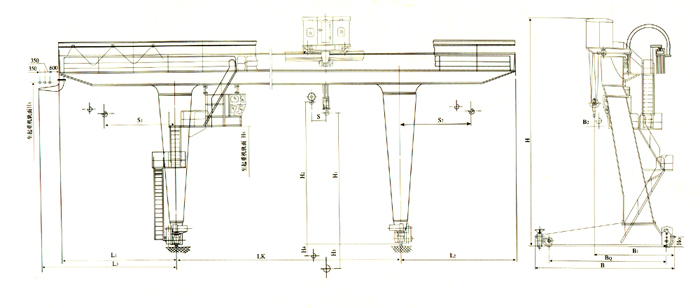

4、起重量小于或等于20／5噸時，小車采取垂直反滾輪形式；起重量為32/5噸的，小車采用水平反滾輪。本圖為垂直反滾輪。
5、起重量為32/5噸時，電控設備集中安裝在一個電氣房內。電氣房以支腿為中心與司機室對置，圖中未示。
6．本產品起升高度分為起重機軌面以上及以下兩部分，請用戶務必注意。
7.圖表中未標出的數據，歡迎垂詢。
　

起重量	t	5						10						16/3.2						20/5						32/5
跨度	m	18	22		26	30	35	18	22		26	30	35	18	22		26	30	35	18	22		26	30	35	30	35
H1	m	10				11		10				11		10				11		10				11		11
H2														10.5				11.5		10				11		12
H3		1				0		2				1		2				1		2				1		2
H4														5.5				4.5		1				0		4
H5	mm	9610		9530		10360		10000				11000		9940		9780		10780		10000				10800		11000
H6		6647		6847		7647	7447	7251		7051		7751		7137		6947		7597	7497	6950		6850		7450	7350	7922
H0		577		660				660						660						660				765		730
S														250						1486						1685
S1		5000				7000		5000				7000		5000				7000		5000				7000		7000
S2		5000				7000		5000				7000		5000				7000		5000				7000		7000
L1		6717				8717		7000				9000		7217				9217		7900				9900		10006
L2		6717				8717		7000				9000		7217				9217		7200				9200		10006
L3		8074				10074		8380				10380		8572				10572		9280				11280		11386
B		7467				8529		8530				9030		8529				9029		9030				9726		11886
BQ		6000				7000		7000				7500		7000				7500		7500				8000		8000
B1		4472				5038		4918				5204		4918				5204		5204				5532		8736
B6														-700						130						52

5-32/5噸單主梁門式吊鉤起重機技術參數

起重量		t	5					10					16/3.2					20/5					32/5
跨度		m	18	22	26	30	35	18	22	26	30	35	18	22	26	30	35	18	22	26	30	35	30	35
最大輪壓		KN	130	137	157	183	196	196	207	217	240	256	294	297	310	344	358	329	339	357	406	437	357	386
起重機總重		t	31.2	33.4	39.7	45.5	50.4	41.4	44.2	47.2	56.7	60.8	47.7	51.6	55.5	66.9	71.0	52.5	56.5	62.0	73.0	78.8	96.0	103
小車重量		Kg	2600		2608	2618	2625	3854	3870		3905		7330	7346		7365		8422	8440		8477		12982
速度	起重機運行	m/min	46.2		39.5		40.0	39.5		40.0			39.5		40.0			39.5		48.3	48.0		38.6
	小車運行		39.3					40.4					39.7					39.7					47.7
	主起升		12.5					9.8					9.7					9.3					7.8
	副起升												22.3					20.0					19.4

5-32/5噸單主梁門式吊鉤起重機配用電機一覽表

　

起重量t	主起升	副起升	小車運行	起重機運行
5	YZR160L-6/13KW		YZR112M-6/1.8KW	2-YZR160M₁－6/2*6.3KW（LK＝18m)	2-YZR160M₂-6/2*8.5KW(LK=22、26、30m)		2-YZR160L-6/2*13KW（LK＝35m)
10	YZR200L-8/18.5KW		YZR132M₂-6/4KW	2-YZR160M₂-6/2*8.5KW (LK=18、22、m)		2-YZR160L-6/2*13KW（LK＝26、30、35m)
16/3.2	YZR225M-8/26KW	YZR160L-6/13KW	YZR160M₁－6/6.3KW	2-YZR160M₂-6/2*8.5KW (LK=18、22、m)		2-YZR160L-6/2*13KW（LK＝26、30、35m)
20/5	YZR250M₁－8/35KW	YZR180L-8/18.5KW	YZR160M₁－6/6.3KW	2-YZR160M₂-6/2*8.5KW (LK=18、22m)	2-YZR160L-6/2*13KW（LK＝26m)		2-YZR180L-8/2*18.5KW （LK＝30、35m)
32/5	YZR280M-10/55KW	YZR180L-8/18.5KW	YZR160M₁－6/6.3KW	2-YZR180L-8/2*18.5KW （LK＝30、35m)
